一、功能简介
1、電池单體電压检测
2、電池温度检测
3、能量均衡
4、热管理
5、CAN通信&232通信
6、输出控制
7、开关量信号检测
8、電流检测
9、SOC计算
10、充放電预警及输出保护
二、技术参数
管理電池数量: | 管理 4~12 串電池 | |
温度采集点数: | 采集 1~6 个温度 | |
電压测量精度: | 5mV | |
温度测量精度: | 1 ℃ | |
電流测量精度: | 0.2%FSR(全量程) | |
SOC 测量精度: | 5% | |
電源供電電压: | 9~32V | |
電源供電電流: | <120mA@12V,<80mA@24V,<50mA@32V | |
采样回路消耗電流: | 模块工作时: | 最大 20μA ,平均 1μA |
模块关闭时: | 小于 10 nA | |
工作温度: | -40℃~85℃ | |
存储温度: | -55℃~125℃ |

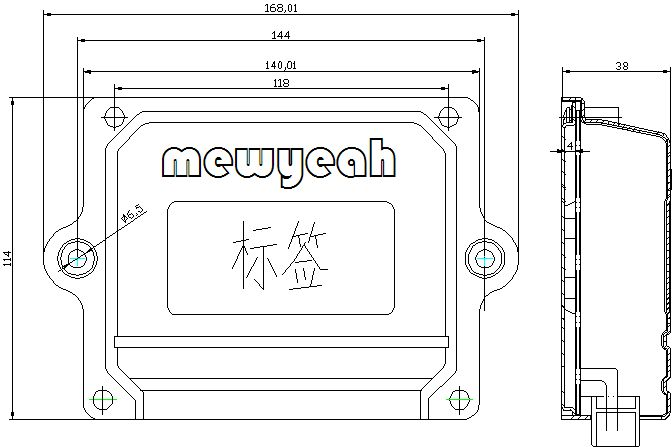

三、尺寸图
