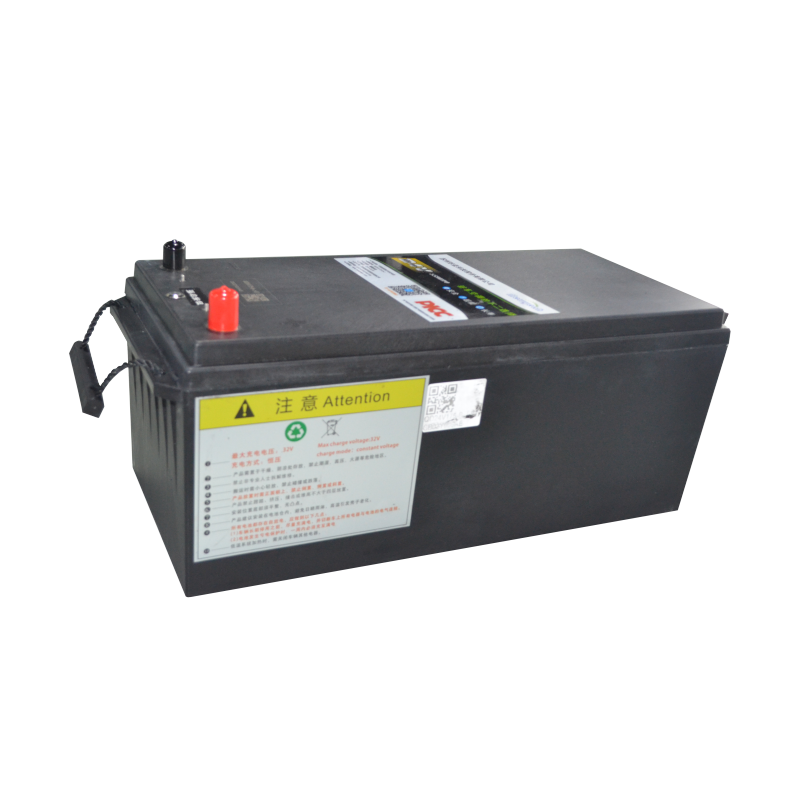

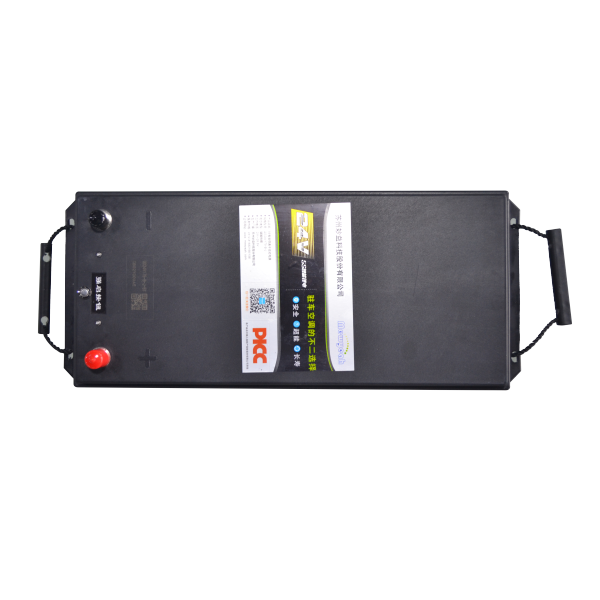

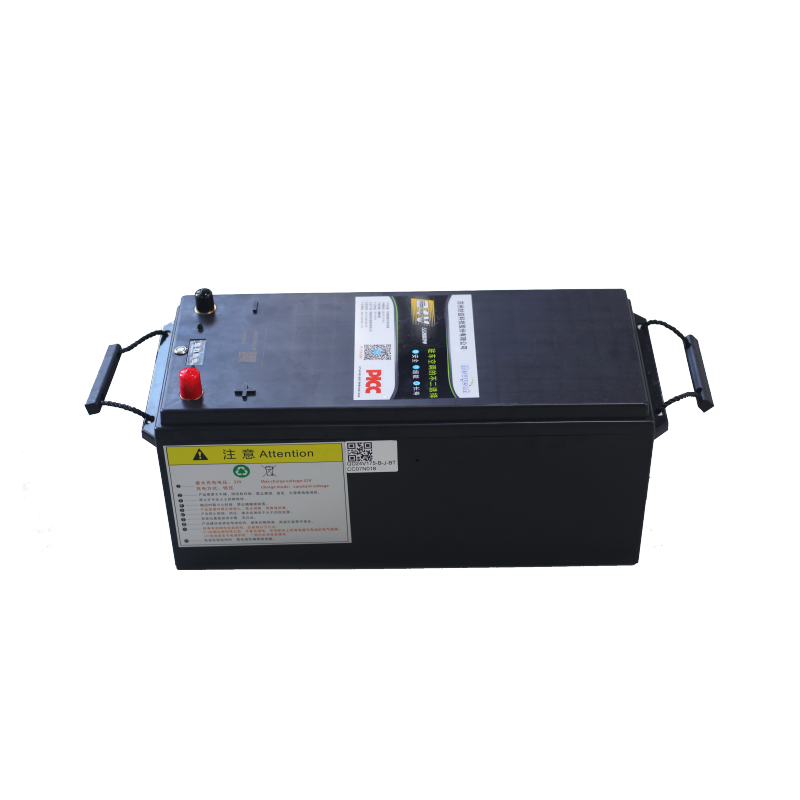

QD24V175-B-J-BT

分享到微信

×
启动驻車一體智能机;主要用于重卡;
安全:过流保护,过压保护,短路保护;
長寿:质保五年,磷酸铁锂深度循环寿命2000次以上,普通铅酸蓄電池200次。
内置智能電流流速管理系统;智能温度控制管理系统;智能充電放電管理系统;智能電量分配管理系统;智能短路保护管理系统;配备智能蓝牙小程序,可监控電源使用情况。
产品详情

       一、功能简介

1) 充放電保护具有方向性:过充保护时只禁止充電,不影响放電;过放保护时只禁止放電,不禁止充電;

2) 系统有过充、过放、过温、过流、短路等保护功能

3) 系统有低温自加热功能,在低温环境也能保护電芯的安全使用;

4) 系统有节電休眠功能,检测无负载且达到一定时间后进入节電休眠,系统检测到充放電时唤醒工作;

5) 系统有预留電量功能,用于应急启动;

6) 系统有蓝牙连接功能,通过 APP 可查看電池系统状态(SOC、充放電

总電压、单體電压、電池温度、极柱温度、故障状态等);馈電时可通过 APP 应急上電启动車辆;

7) 上盖置 LED 光源按钮,显示電量及電池状态,同时用于应急启动;

8) 系统有 CAN 通信功能。

二、技术参数

電器性能项目

技术参数

電器性能项目

技术参数

适用電压平台

24V

工作温度范围

-40℃~60℃

系统電量

3.45KWh

工作電压范围

25V~28.5V

**启动電流

1600A

**充電上限電压

32V

大持续放電電流

150A

IP 等级

IP67

**持续充電電流

120A

重量

26±1kg

加热電流

30A

循环次数

2000 次

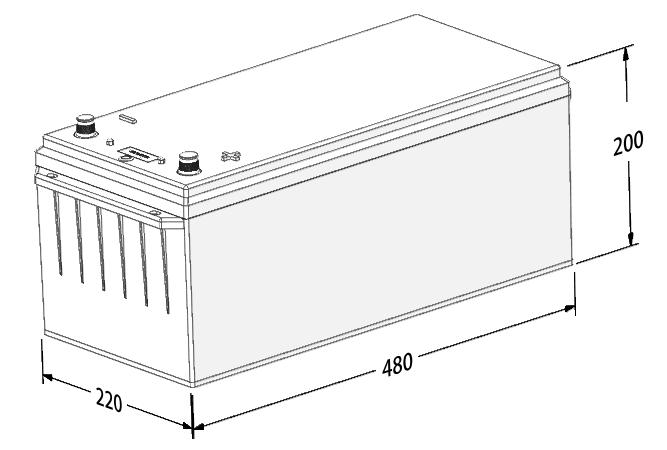

三、安装尺寸

四、运行状态

1、剩余電量指示状态

指示灯熄灭状态

指示灯点亮状态

剩余電量百分比释义
SOC=98%~100%蓝灯熄灭2s后,闪烁10次(2/s)
SOC=91%~98%蓝灯熄灭2s后,闪烁9次(2/s)
SOC=81%~90%蓝灯熄灭2s后,闪烁8次(2/s)
SOC=71%~80%蓝灯熄灭2s后,闪烁7次(2/s)
SOC=61%~70%蓝灯熄灭2s后,闪烁6次(2/s)
SOC=51%~60%蓝灯熄灭2s后,闪烁5次(2/s)
SOC=41%~50%蓝灯熄灭2s后,闪烁4次(2/s)
SOC=31%~40%蓝灯熄灭2s后,闪烁3次(2/s)
SOC=21%~30%蓝灯熄灭2s后,闪烁2次(2/s)
SOC=10%~20%蓝灯熄灭2s后,闪烁1次(2/s)


2、节電模式指示状态


序号

参数值

策略

1

SOC<65%

无负载的情况下,>16小时,进入节電模式

2

SOC<45%

无负载的情况下,>12小时,进入节電模式

3

SOC<35%

无负载的情况下,>8小时,进入节電模式

4

SOC<25%

无负载的情况下,>4小时,进入节電模式


3、故障码指示状态

指示灯熄灭状态

指示灯点亮状态

状态描述指示释义
单體電压低保护蓝灯常亮2s后,闪烁1次
電池温度高保护蓝灯常亮2s后,闪烁2次
電流故障蓝灯常亮2s后,闪烁3次
SOC低一级报警蓝灯常亮2s后,闪烁4次
SOC低二/三级报警蓝灯常亮2s后,闪烁5次
電池健康状态蓝灯常亮2s后,闪烁6次
测试态蓝灯常亮2s后,闪烁7次
MOS温度高蓝灯常亮2s后,闪烁8次
加热故障蓝灯常亮2s后,闪烁9次
短路故障蓝灯常亮2s后,闪烁10次
充電MOS故障蓝灯常亮2s后,闪烁11次
放電MOS故障蓝灯常亮2s后,闪烁12次
正负极桩头温度高蓝灯常亮2s后,闪烁13次
