仪表组合ZBC390

分享到微信

×

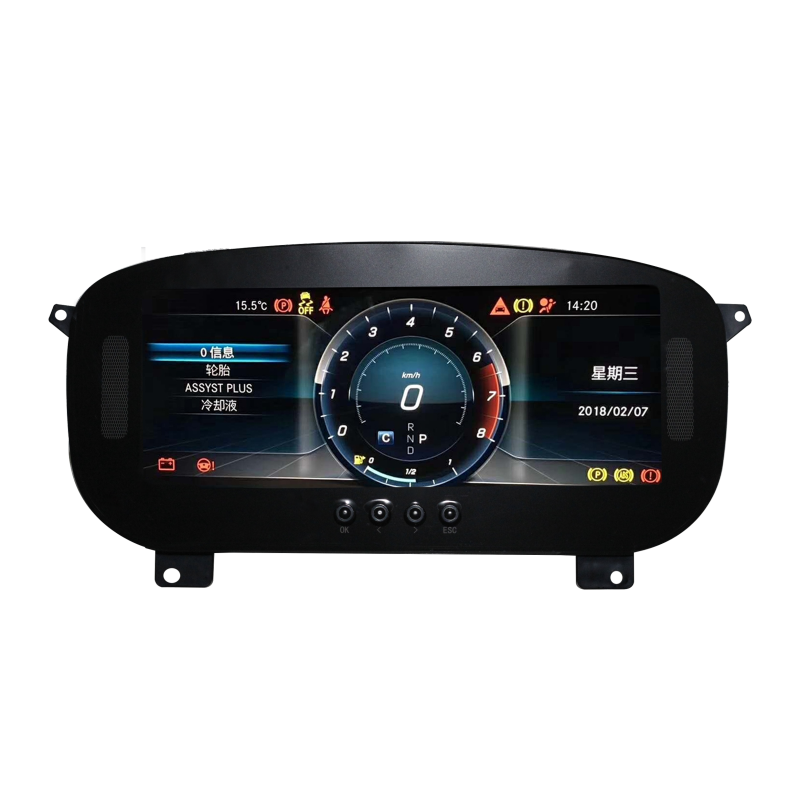

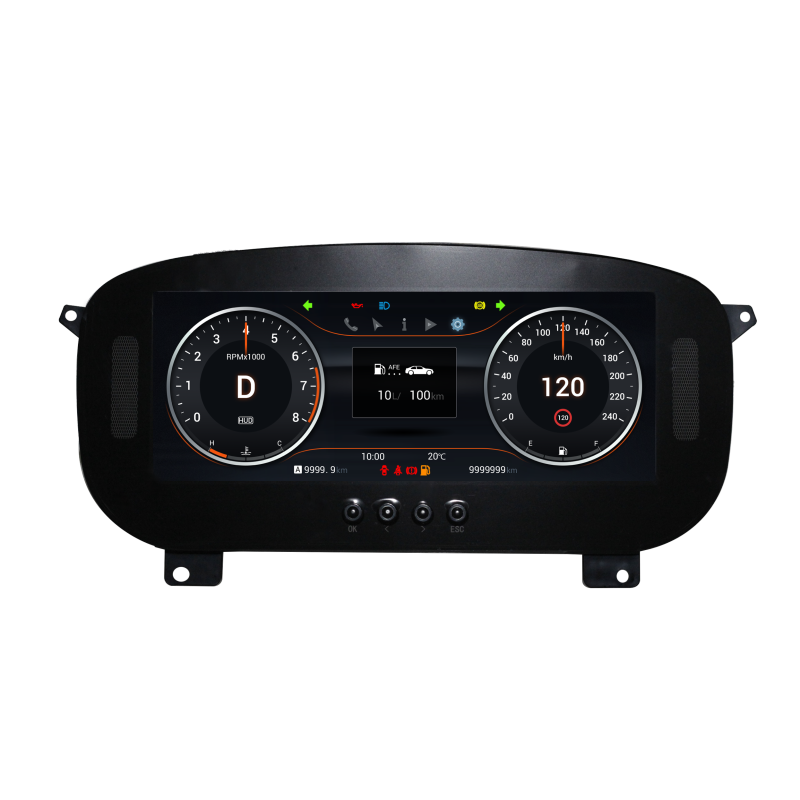

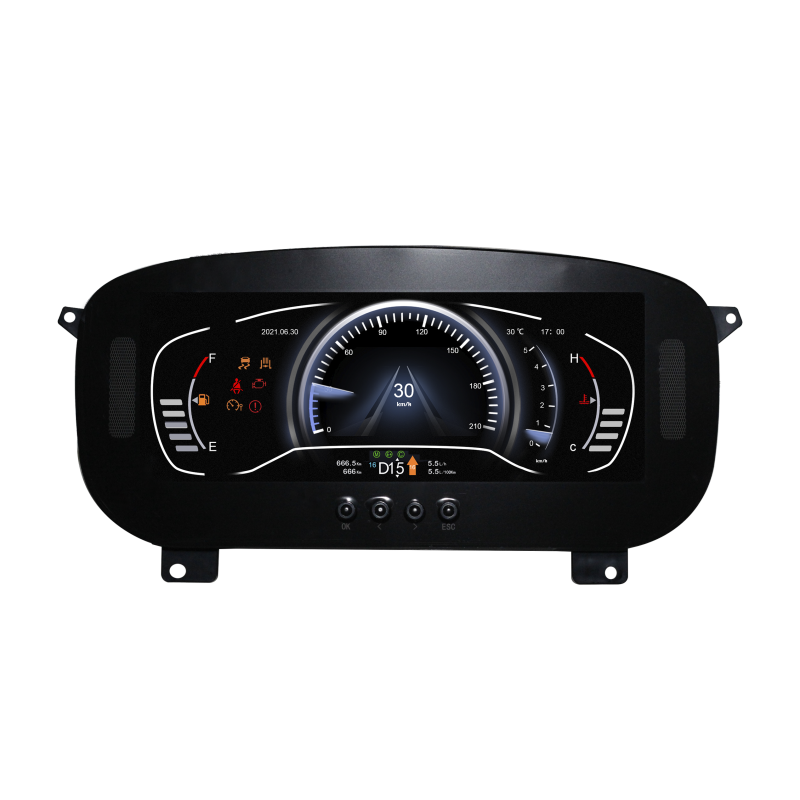

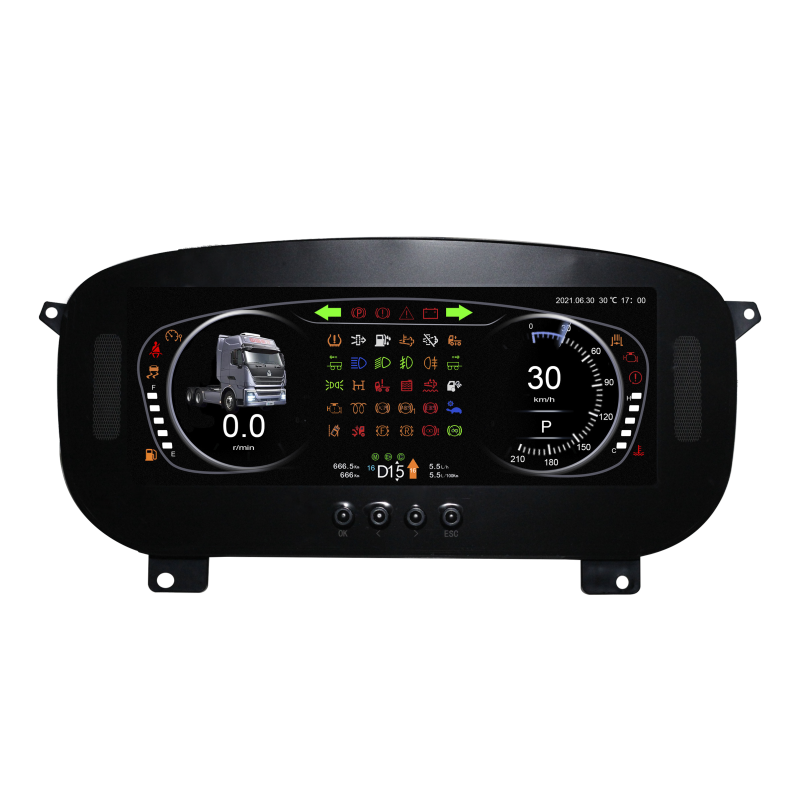

全液晶仪表,画面清晰,图标指示明朗;椭方形设计轮廓,外形更加美观。
产品详情

一、主要功能:

(1) 12.3寸全液晶仪表,所有車辆信号以文字或图标展示。

(2) 可自由匹配设计多种主题风格。

(3) 与发动机、整車控制器、車身控制器等通信,能显示具體故障信息。

(4) 采集开关信号、模拟信号并能具體显示状态。

(5) 自由匹配度高,后可开发性强。

(6) 语音报警提示。

二、技术参数

序号

功能列表

功能描述

1

大指针表盘(液晶显示)

转速指针表、速度指针表;根据不同风格设定

2

数字显示(液晶显示)

气压1、气压2、電池電压、机油压力;根据不同风格设定

3

进度条指示(液晶显示)

剩余燃料百分比、水温;根据不同风格设定

4

百分比指示(液晶显示)

尿素液(催化剂)、DPF含量

5

输入量

开关量

普通型

32路

高電平和低電平可调

唤醒信号

5路

高電平输入

上拉信号

6路

低電平输入

模拟量

電阻/電压

8路

電阻型/電压型可选

脉冲量

频率输入

2路

发动机转速输入信号

速度输入信号

6

功率输出

高電平输出

正输出

2路

单路输出3A,支持并联使用

電源输出

+12V

1路

0.1A(用于車速传感器)

+5V

1路

0.1A(用于電压型传感器)

7

信号输出

频率输出

/

1路

車速脉冲信号输出

8

CAN接口

CAN電阻自由匹配

2路

通讯/诊断)250kbps/500kbps

9

报警声音

喇叭

声音:语音报警

报警声音

10

唤醒功能信号

钥匙信号、转向硬件信号

11

短路保护

有

12

输出过载保护

有

13

液晶屏尺寸

12.3寸

14

LED灯数量

无,所有图标都在液晶屏中显示
