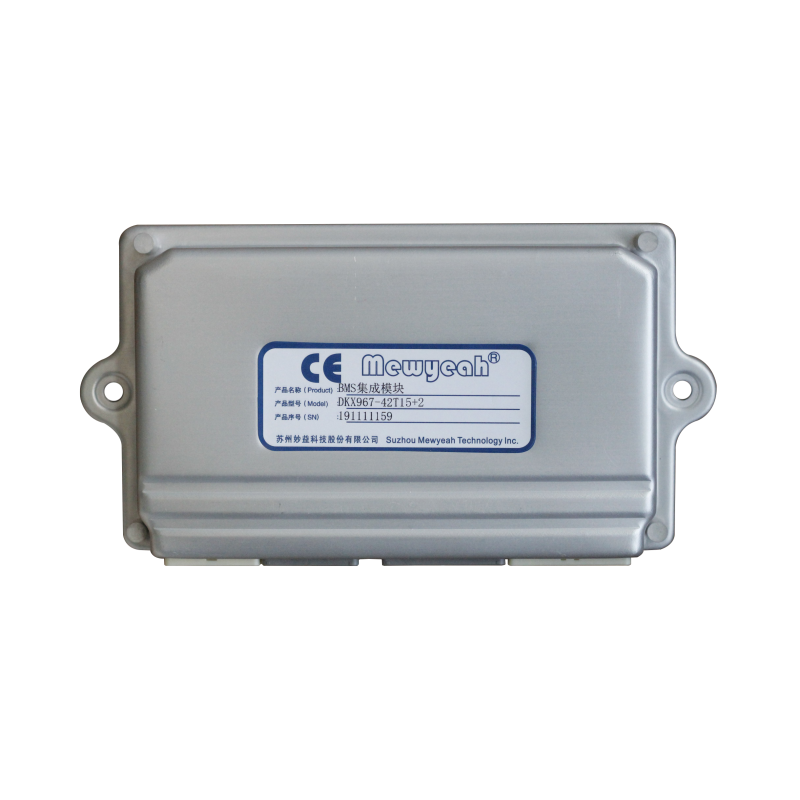

一體机DKX967-42T15

分享到微信

×
妙益電池管理系统用于监测并指示電池状况(電压、温度、電流、剩余能量)、在异常情况下向用户发出报警信号(声光)、严重时根据制定的控制策略切断電力传送链路以保护電池从而延長電池使用寿命,另外電池管理系统还有能量均衡作用,使得系统中電池剩余能量趋于一致,延長系统的整體放電时间。

产品详情

一、功能简介

1、電池单體電压检测

2、電池温度检测

3、能量均衡

4、热管理

5、CAN通信

6、输出控制

7、开关量信号检测

8、電流检测

9、总压检测

10、绝缘检测

11、SOC计算

12、充放電预警及输出保护

13、PWM检测与输出

二、技术参数

電气性能项目

最小值

典型值

最大值

单位

备注

低压供電

正常工作范围

9

12/24

32

V


BMS休眠電流

0.10

mA

12V供電

0.24

mA

24V供電

额定工作電流

116

mA

12V供電

80

mA

24V供電

数字输入口

高電平阈值

0

可设

32

V


输入阻抗

50


继電器控制

高边(4路)

3

A

持续工作電流

10

A

<1S

低边(2路)

1

A

持续

2

A

<1S

总電压检测

测量范围

0

250

V

4路高压检测中,HV固定用于PACK总压检测,HP检测预充電压,剩余高压检测通道根据项目设置。

精度

0.5

%

总電流检测

测量范围

-300

300

A

通过改变電流传感器可调整测量范围和精度。

精度

1

%

温度检测

测量范围

-40

100

支持17路温度采集,可采充電座温度、電池温度。

精度

±1

绝缘检测

精度

10

%


SOC

三元電池精度

3

%

SOC做平滑处理,不跳变。

磷酸铁锂精度

5

%

電压检测

采集精度

1

3

5

mv


测量范围

0

3.3

5

V



采集路数

1

0

46


能量均衡

均衡電流

10

40

50

mA

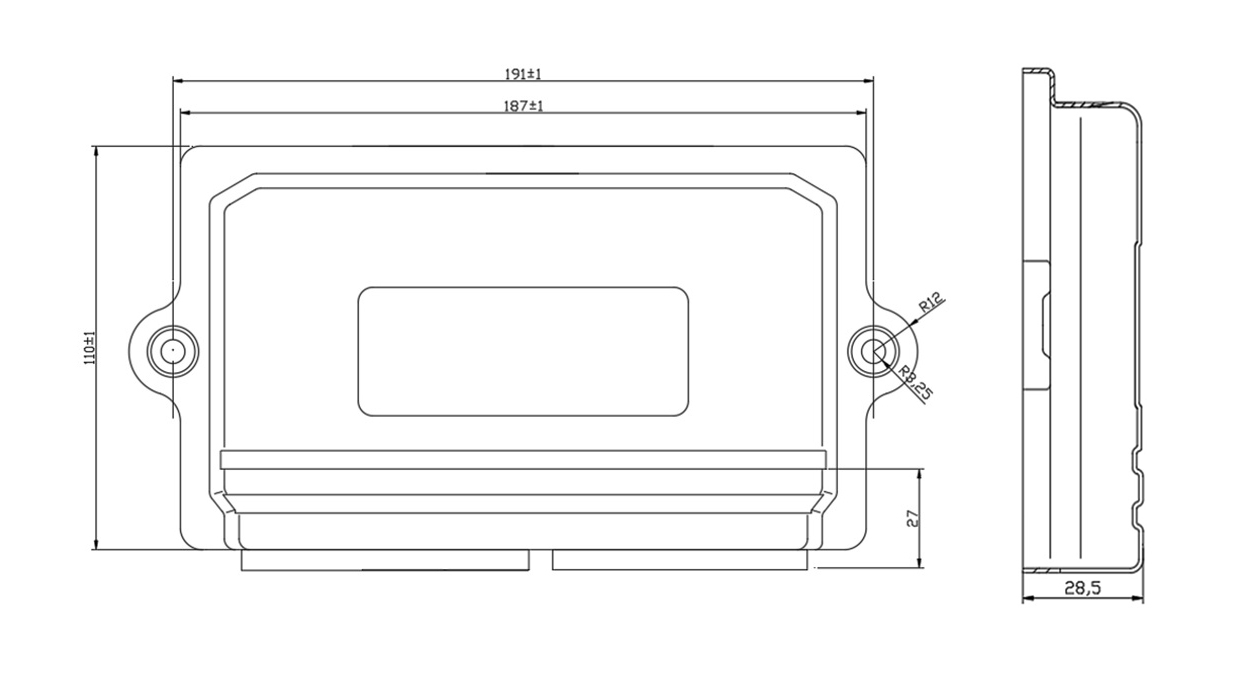

三、安装尺寸

产品型号

L(mm)

M(mm)

H(mm)

M(KG)

尺寸图

DKX967-46T15

190

110

28.5

0.367

见下图
