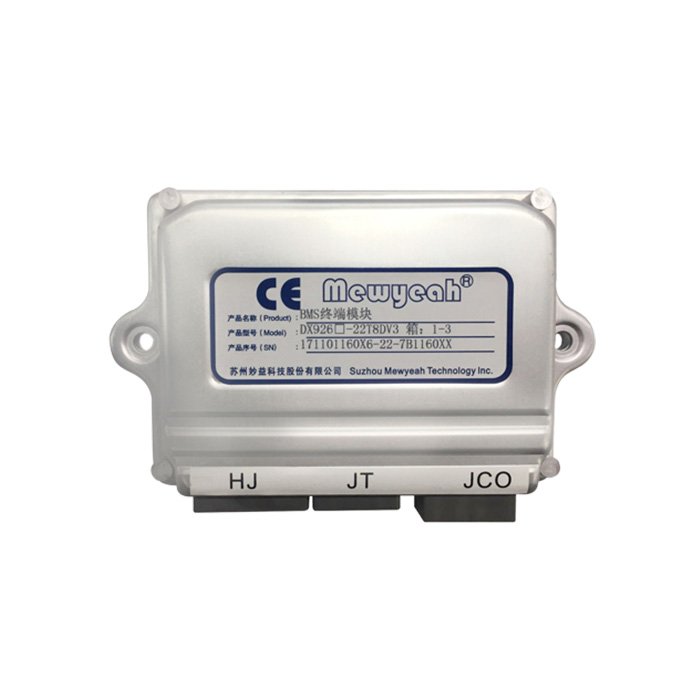

采集模块DX926A-27T10

该系统针对電动汽車的应用特性设计，用于监测并指示電池状况(電压、温度、電流、剩余能量)、在异常情况下向用户发出报警信号、严重时根据制定的控制策略切断電力传送链路以保护電池从而延長電池使用寿命，同时具有能量均衡作用，使得系统中電池剩余能量趋于一致，延長系统的整體放電时间。产品设计满足1500V耐压要求，采用成熟可靠的设计方案，符合整車运行要求。

0512-81880166

产品详情

一、功能简介

1、電池单體電压检测

2、電池温度检测

3、能量均衡

4、热管理

5、CAN通信

6、输出控制

7、开关量信号检测

8、SOC计算（换電方案使用）

二、技术参数

電气性能项目		最小值	典型值	最大值	单位	备注
低压供電	正常工作范围	9	12/24	32	V
	BMS休眠電流	—	—	0.08	mA	12V供電
	BMS休眠電流	—	—	0.13	mA	24V供電
	额定工作電流	—	—	150	mA	12V供電
	额定工作電流	—	—	80	mA	24V供電
電压采集	测量范围	0.1	—	4.8	V
	精度	—	3	3	mV
	路数	1	—	27	路
温度采集	测量范围	-40	—	100	℃
	精度		—	±1	℃
	路数	1	0	10	路
均衡電流	主动均衡	—	—	100	mA
均衡電流	被动均衡	—	—	50	mA
工作环境	工作温度	-40	/	105	℃

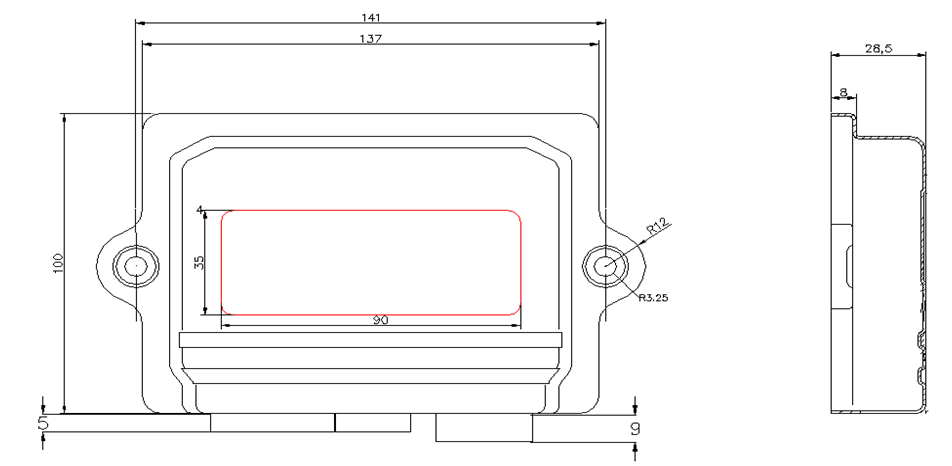

三、安装尺寸

产品型号	L(mm)	M(mm)	H(mm)	M(KG)	尺寸图
DX926A-27T10	141	100	28.5	0.276	见下图
