主控模块DQ918

分享到微信

×
妙益電池管理系统用于监测并指示電池/電容状况(電压、温度、電流、剩余能量)、在异常情况下向用户发出报警信号、严重时根据制定的控制策略切断電力传送链路以保护電池从而延長電池使用寿命,電池管理系统具有能量均衡作用,使得系统中電池剩余能量趋于一致,延長系统的整體放電时间。
产品详情

一、功能部分

1.数据采集

CAN信息采集

外部温度采集

内部温度采集

電流采集

高压采集

开关量信号采集

PWM捕获

绝缘检测

2.输出控制

正控输出

负控输出


3.唤醒功能

钥匙唤醒,

4.CAN通讯

整車CAN,内部CAN

5.其他

SOC计算,SOH计算,SOP计算,均衡,粘连检测,故障报警,故障切断保护

二、技术参数

電气性能项目

最小值

典型值

最大值

单位

备注

低压供電

正常工作范围

9

12/24

32

V


BMS休眠電流

0.13

mA

12V供電

0.26

mA

24V供電

额定工作電流

113

mA

12V供電

70

mA

24V供電

数字输入口

高電平阈值

0

可设

32

V


输入阻抗

50


继電器控制

高边(4路)

3

A

持续工作電流

10

A

<1S

低边(2路)

1

A

持续

2

A

<1S

总電压检测

测量范围

0

800

V

2路高压检测中,HV固定用于PACK总压检测,HP检测预充電压。

精度

1

%

总電流检测

测量范围

-500

500

A

通过改变電流传感器可调整测量范围和精度,電流传感器需15V電压平台。

精度

1

%

绝缘检测

精度

20

%


SOC

三元電池精度

3

%

SOC做平滑处理,不跳变。

磷酸铁锂精度

5

%

三、尺寸图

产品型号

L(mm)

M(mm)

H(mm)

M(KG)

尺寸图

DQ918

215

110

35

0.318

见下图

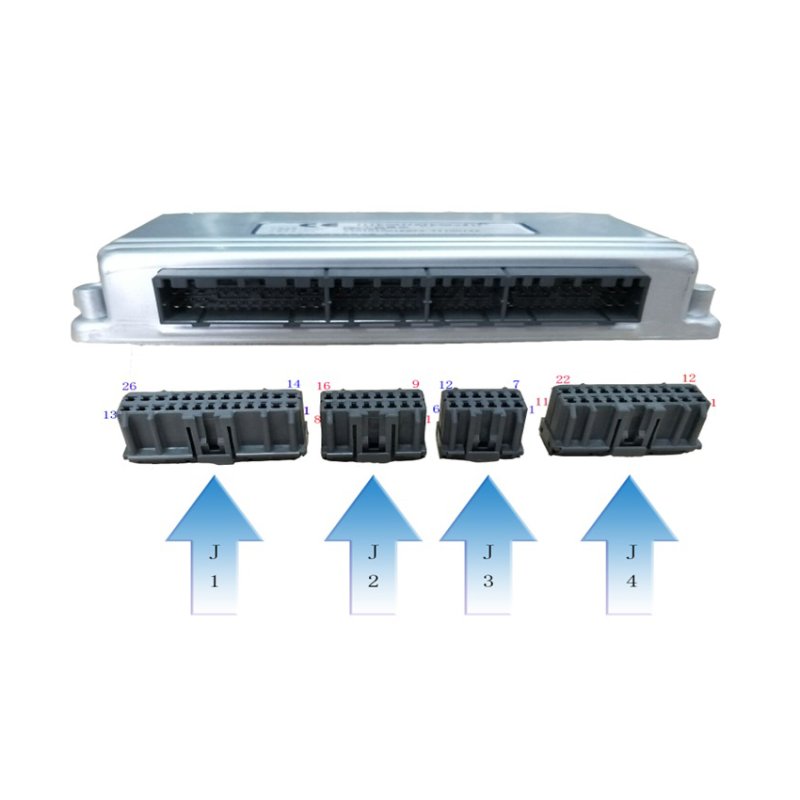

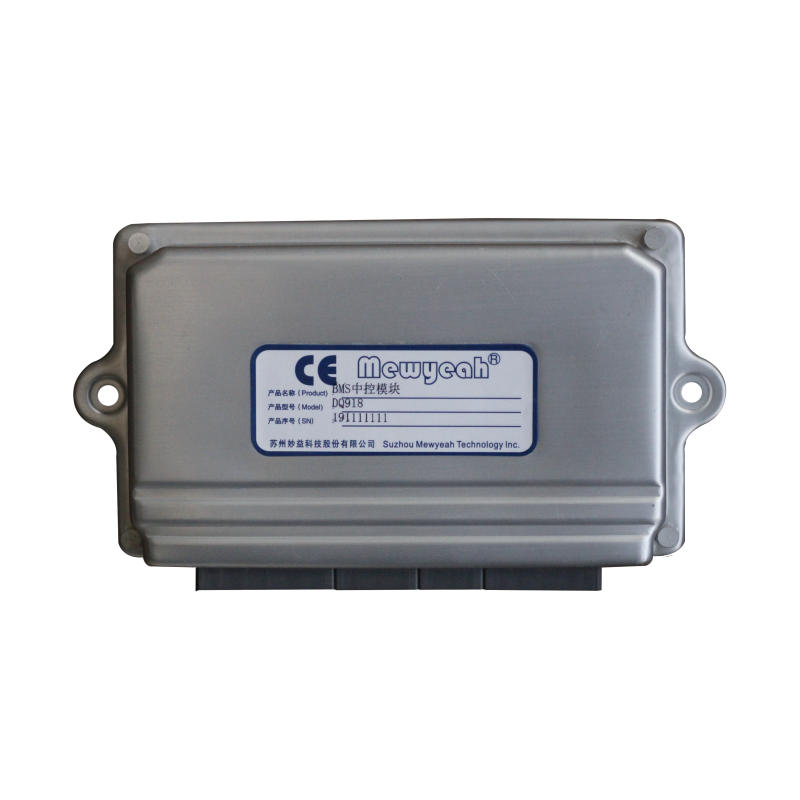

主控模块DQ918主控模块DQ918
主控模块DQ918
主控模块DQ918

主控模块DQ918
