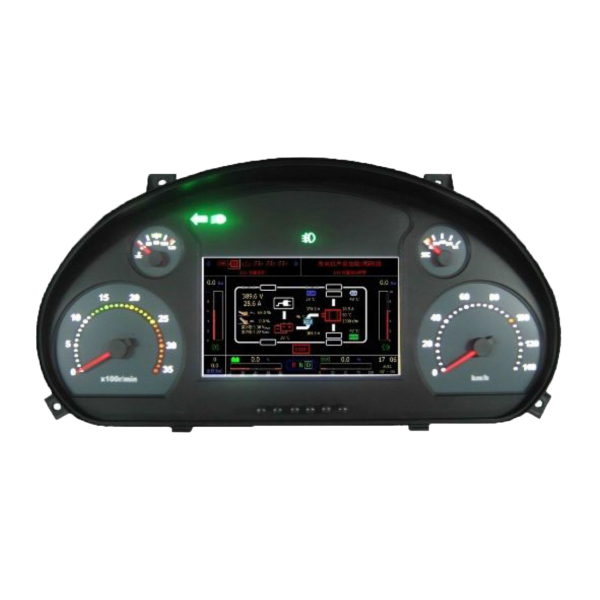

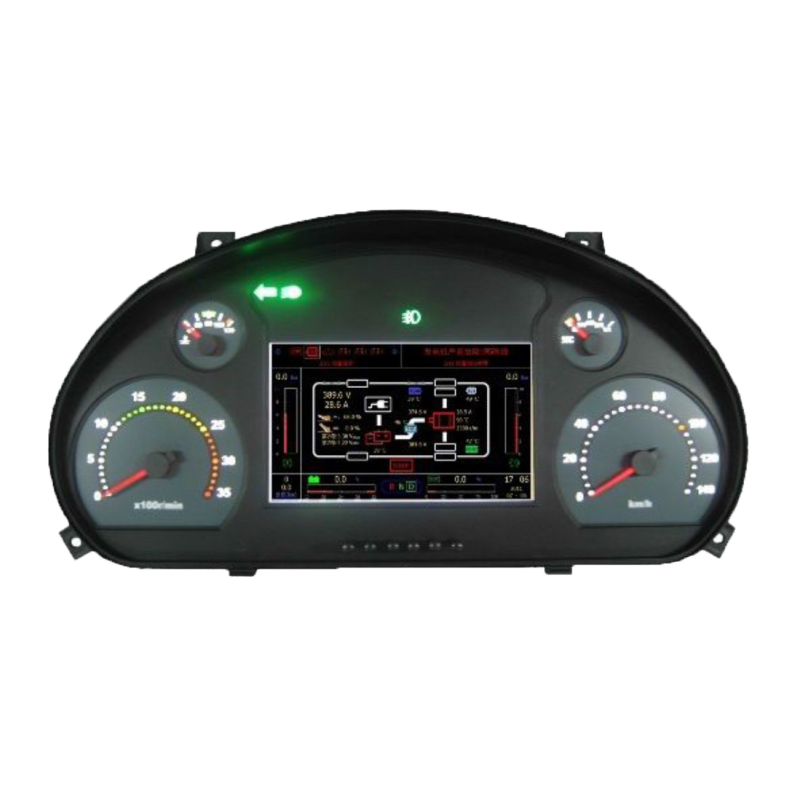

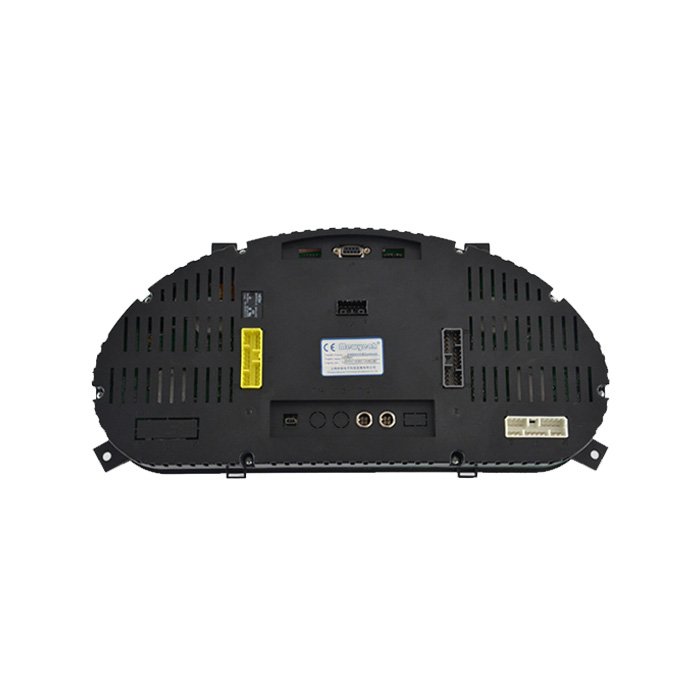

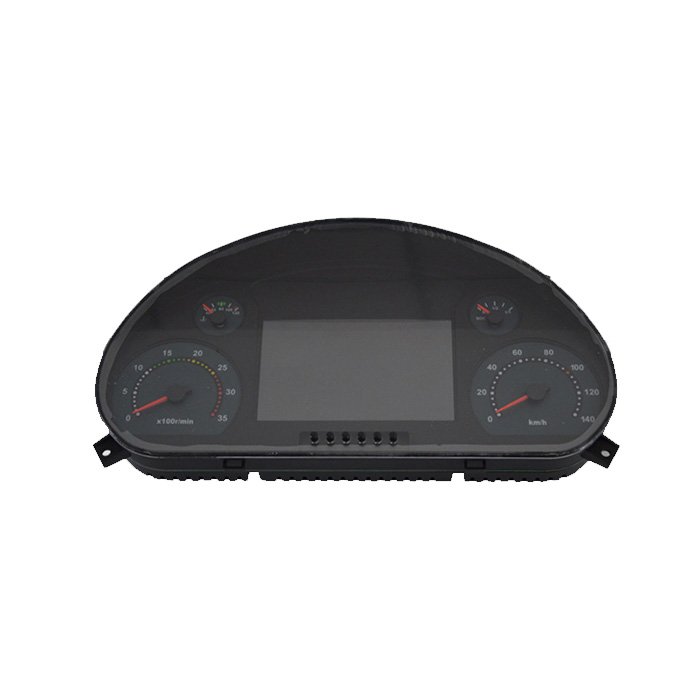

组合仪表 ZB286

分享到微信

×
本产品為纯電动客車、混合动力客車、豪华客車用组合仪表,可以通过 CAN 总線直接与发动机的 ECM、整車控制系统、電池管理系统 BMS 通信,同时可对周边设备进行数据采集和控制,另外本表可记录 48 小时以上行車数据。
产品详情

一、主要功能:

(1) 拥有4个指针表。

(2) 与BMS 系统通过CAN 总線获取BMS 数据,并在仪表的的彩色液晶上显示出来。

(3) 与整車控制器、車身控制器等通信,显示相关信息。

(4) 采集开关信号、模拟信号并显示出来。

(5) 7 寸彩色液晶显示器,其上显示BMS 报警数据、各单體電压、采集点温度、均衡電流等。

(6) 记录1 个月数据,并可以图表形式显示出来。

二、技术参数

序号

功能列表

功能描述

1

大指针表盘

转速指针表、速度指针表;

2

小指针表盘

水温、燃料或SOC(纯電动)

3

进度条指示(液晶显示)

SOC、气压、

4

百分比指示(液晶显示)

尿素液(催化剂)、SOC

5

输入量

开关量

普通型

48路

高電平和低電平可调

唤醒信号

4路

高電平输入

上拉信号

6路

低電平输入

模拟量

電阻/電压

8路

電阻型/電压型可选

脉冲量

频率输入

2路

发动机转速输入信号

速度输入信号

6

功率输出

高電平输出

正输出

2路

单路输出3A,支持并联使用

脉冲输出

+12V

2路

0.1A(用于車速传感器)

7

信号输出

频率输出

/

1路

車速脉冲信号输出

8

CAN接口

CAN電阻自由匹配

1路

通250kbps

9

报警声音

喇叭

声音:语音报警

报警声音

10

唤醒功能信号

钥匙信号、转向硬件信号

11

短路保护

有

12

输出过载保护

有

13

液晶屏尺寸

7寸

14

LED灯光数量

20个

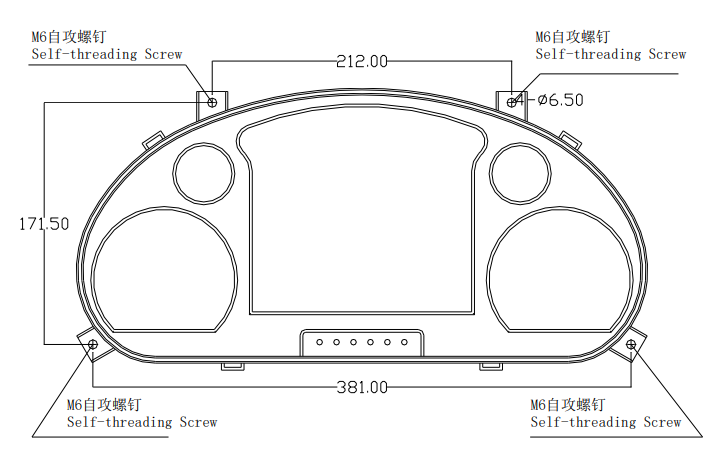

三、安装尺寸


组合仪表 ZB286组合仪表 ZB286组合仪表 ZB286
组合仪表 ZB286
组合仪表 ZB286
组合仪表 ZB286

组合仪表 ZB286
